Depuradora oneAdvanced 16 Habitantes

Descripción

La depuradora oneAdvanced de 16 habitantes equivalentes (HE) es la solución profesional de GRAF para el tratamiento biológico de aguas residuales en urbanizaciones, comunidades de vecinos, hoteles, campings y edificios que no disponen de red de alcantarillado municipal. Con su tecnología SBR de dos cámaras y 4 fases, alcanza un rendimiento del 95,9% en eliminación de DBO5 y 2.400 litros por día de capacidad, superando los estándares exigidos por la normativa española vigente.

• Certificación CE según normas EN 12566-3 y EN 12566-1
• Garantía de 15 años sobre la estructura del depósito Carat

Depuradora oneAdvanced 16 HE — Sistema profesional SBR de dos cámaras para grandes instalaciones

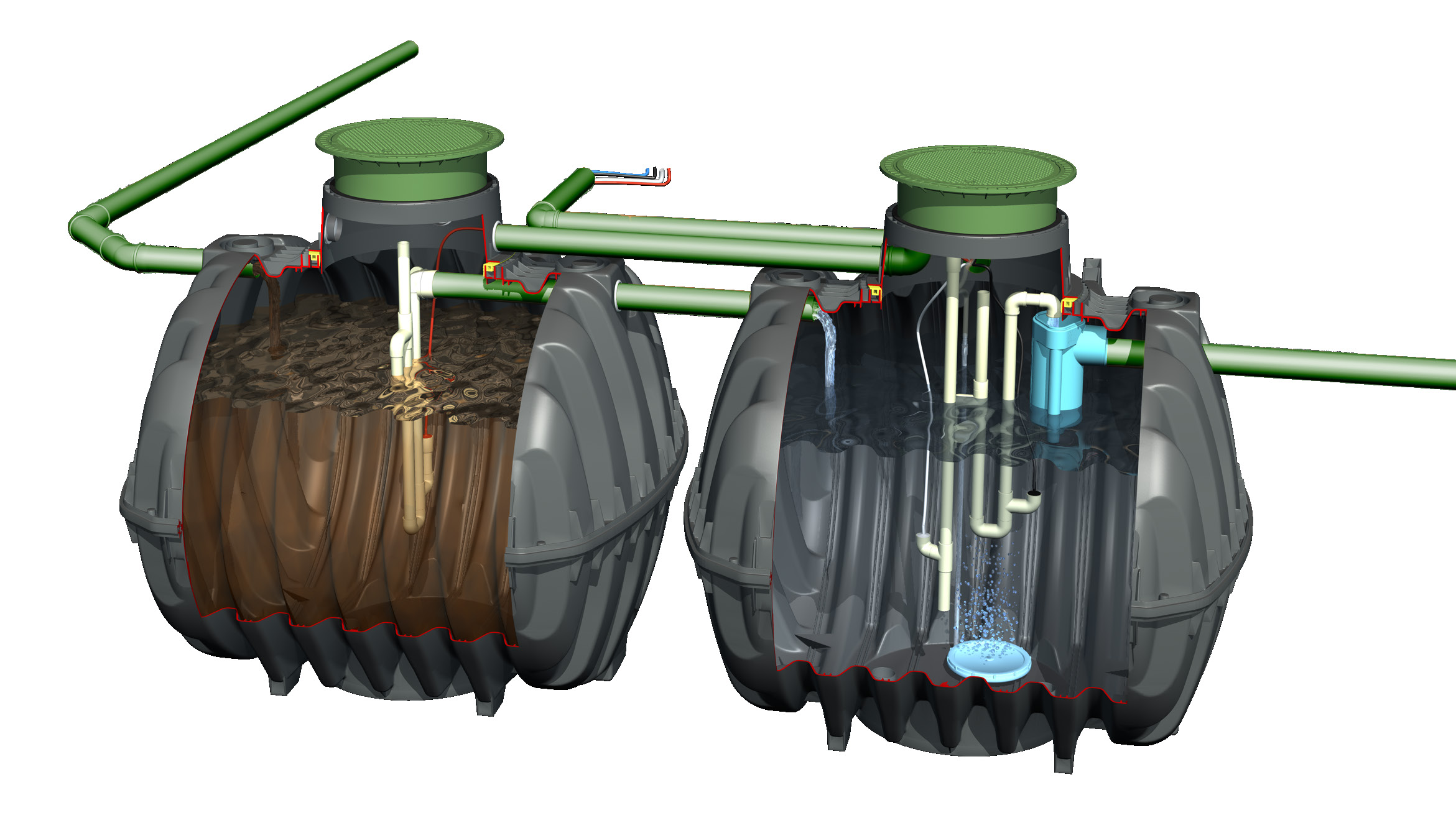

El sistema oneAdvanced incorpora la tecnología SBR (Reactor Discontinuo Secuencial) de dos cámaras y 4 fases, diseñada para instalaciones de mayor envergadura que la serie ONE2CLEAN. A diferencia del sistema ONE2CLEAN de cámara única, el oneAdvanced separa el pretratamiento de la depuración activa en dos depósitos Carat independientes, lo que garantiza mayor estabilidad del proceso y capacidad de gestionar picos de carga sin comprometer la calidad del efluente.

• Fase 1 — Pretratamiento: Las aguas residuales acceden al primer depósito Carat donde se produce la sedimentación inicial de los sólidos más gruesos y la homogeneización de la carga orgánica.
• Fase 2 — Aireación SBR: En el segundo depósito, el compresor de bajo ruido suministra oxígeno de forma controlada, activando la biomasa y degradando la materia orgánica disuelta.
• Fase 3 — Decantación: Al interrumpir la aireación, los fangos decantan al fondo del depósito y el agua clarificada queda en la zona superior.
• Fase 4 — Evacuación: El agua depurada se extrae mediante sifón robusto fabricado en una sola pieza, sin conectores ni tornillos, garantizando máxima fiabilidad y estanqueidad.

El sistema cumple con la normativa RD 606/2003 sobre objetivos de calidad de las aguas y los requisitos de las comunidades autónomas para vertidos en zonas sin red de alcantarillado. Los depósitos Carat S/XL/XXL están fabricados en PEAD de alta calidad mediante inyección, con resistencia estructural superior e instalación sencilla mediante base y compactación de grava.

DATOS TÉCNICOS — Depuradora oneAdvanced 16 HE

Parámetro	Valor
Habitantes equivalentes (HE)	16 HE
Caudal máximo	2.400 litros/día
Volumen total	7.500 litros
Largo	2×2.280 mm
Ancho	1.755 mm
Alto	2.340–2.540 mm
Peso	440 kg
Código de referencia	A90005
Tecnología	SBR de 2 cámaras y 4 fases
Normativa	CE · EN 12566-3 · EN 12566-1
Conexión eléctrica	230 V
Mangueras incluidas	10 m (ampliable hasta 20 m)
Garantía depósito	15 años

CUADRO DE CONTROL ELÉCTRICO — Armario oneAdvanced

El sistema oneAdvanced incorpora un armario de control externo de plástico resistente a la intemperie con cierre con llave. El compresor y la electrónica de control están completamente aislados del agua residual, eliminando el riesgo de corrosión y garantizando la máxima durabilidad.

Especificación eléctrica	Valor
Alimentación eléctrica	230V AC ±20%, 50Hz
Tipo de fusible	B16A
Nivel de protección	IP44
Temperatura de operación	-25°C a +50°C
Humedad relativa	10% – 95%
Alimentación compresor	230V
Alimentación electroválvulas	24V
Conexiones mangueras de aire	3×13 mm + 1×19 mm
Peso del armario	22 kg
Detección de corte eléctrico	Sí, sin batería

MÓDULOS OPCIONALES — oneAdvanced

• +D Eliminación de nitrógeno — incluido sin coste adicional. Los sistemas GRAF logran un valor de nitrógeno total inferior a 25 mg/l, cumpliendo con las exigencias más estrictas de calidad del efluente.
• +C Aporte de carbono — ideal para segundas residencias y uso intermitente. Mantiene activa la biomasa durante los periodos sin uso para garantizar el rendimiento al reanudar la actividad.
• +P Eliminación de fosfatos — para instalaciones que vierten a ríos o lagos donde se exige reducción de fosfatos. Consultar precio.
• +B Depósito pulmón — para la regulación de picos de carga en instalaciones con demanda irregular. Consultar precio.
• +H blue.cycle — sistema de tratamiento terciario con filtro de arena y cloración. Permite almacenar y reutilizar el agua depurada para riego por aspersión. Certificado según norma EN 12566-7. Disponible para oneAdvanced hasta 38 HE (código A90094). Consultar precio.
• +O Salida con bomba de agua depurada — para instalaciones donde el punto de vertido está a una cota superior a la salida de la depuradora. Consultar precio.

CONSIDERACIONES GENERALES

El correcto dimensionado de la depuradora incide directamente en su rendimiento y asegura unos costes de mantenimiento reducidos. Las instalaciones con variaciones estacionales importantes o uso intermitente deben dimensionarse individualmente en cada caso. Para una propuesta técnica personalizada, contacte con nuestro departamento técnico.

Las tuberías de entrada, salida e interconexión entre depósitos no están incluidas en el suministro. La conexión eléctrica requiere una toma de 230 V. Las mangueras de aireación incluidas tienen una longitud de 10 m, con posibilidad de ampliar hasta un máximo de 20 m adicionales mediante el kit de mangueras oneAdvanced.

El sistema oneAdvanced no contiene ningún elemento mecánico ni eléctrico en contacto directo con el agua residual, lo que elimina el riesgo de averías por corrosión y reduce significativamente los costes de mantenimiento a largo plazo. El compresor extremadamente silencioso permite la instalación en entornos urbanos y residenciales sin interferir con las actividades cotidianas.

NIVELES DE DEPURACIÓN — Rendimiento según marcaje CE

Parámetro	Rendimiento
DBO5 (Demanda biológica de oxígeno en 5 días)	95,9%
DQO (Demanda química de oxígeno)	91,9%
SS (Sólidos en suspensión)	94,4%
N-NH4 (Amonio-nitrógeno)	65,6%
N.tot (Nitrógeno total)	62,0%

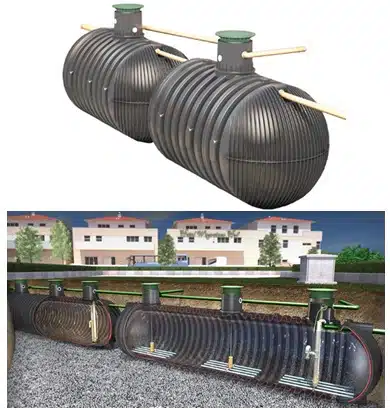

GAMA COMERCIAL oneAdvanced — 16 a 300 HE

Depuradora biológica SBR para urbanizaciones, comunidades y grandes instalaciones

Todos los modelos incluyen: Depósitos Carat S/XL/XXL, Cúpulas Maxi, Cubiertas Mini, Kit de depuración oneAdvanced (para instalación en interior) y 10 m de mangueras.

HE	Caudal máx.	Volumen	Largo (mm)	Ancho (mm)	Alto (mm)	Peso (kg)
16	2.400 L/día	7.500 L	2×2.280	1.755	2.340–2.540	440
22	3.300 L/día	9.600 L	2×2.280	1.985	2.570–2.770	490
28	4.200 L/día	13.000 L	2×2.390	2.190	2.850–3.050	530
38	5.700 L/día	17.000 L	2×3.500	2.040	3.035–3.235	760
46	6.900 L/día	20.000 L	2×3.520	2.240	3.035–3.235	910
60	9.000 L/día	26.000 L	4×2.390	2.190	2.850–3.050	1.060
100	15.000 L/día	32.000 L	2×4.590	2.500	3.300–3.500	1.490
165	24.750 L/día	52.000 L	2×7.200	2.500	3.300–3.500	2.290
200	30.000 L/día	64.000 L	4×4.590	2.500	3.300–3.500	3.130
300	45.000 L/día	104.000 L	4×7.200	2.500	3.300–3.500	4.530

FUNCIONAMIENTO SBR DE DOS CÁMARAS

La depuradora oneAdvanced realiza 4 ciclos de depuración al día. Cada ciclo completo comprende las cuatro fases SBR, garantizando una depuración continua y eficiente incluso ante variaciones de carga a lo largo del día.

• Cámara 1 — Pretratamiento: Separa los sólidos gruesos por decantación primaria y homogeneiza la carga orgánica antes de pasar a la cámara de depuración activa. Garantiza la estabilidad del proceso independientemente de los picos de caudal de entrada.
• Cámara 2 — Depuración SBR: El compresor de bajo ruido activa la biomasa en ciclos controlados de aireación y reposo. El proceso SBR permite tratar caudales variables sin pérdida de eficiencia ni riesgo de desbordamiento.
• Sin elementos mecánicos en contacto con el agua: No hay bombas, motores ni componentes eléctricos en contacto con las aguas residuales. Esto elimina el riesgo de averías por corrosión y asegura vida útil máxima con mantenimiento mínimo.

Instalación y Mantenimiento

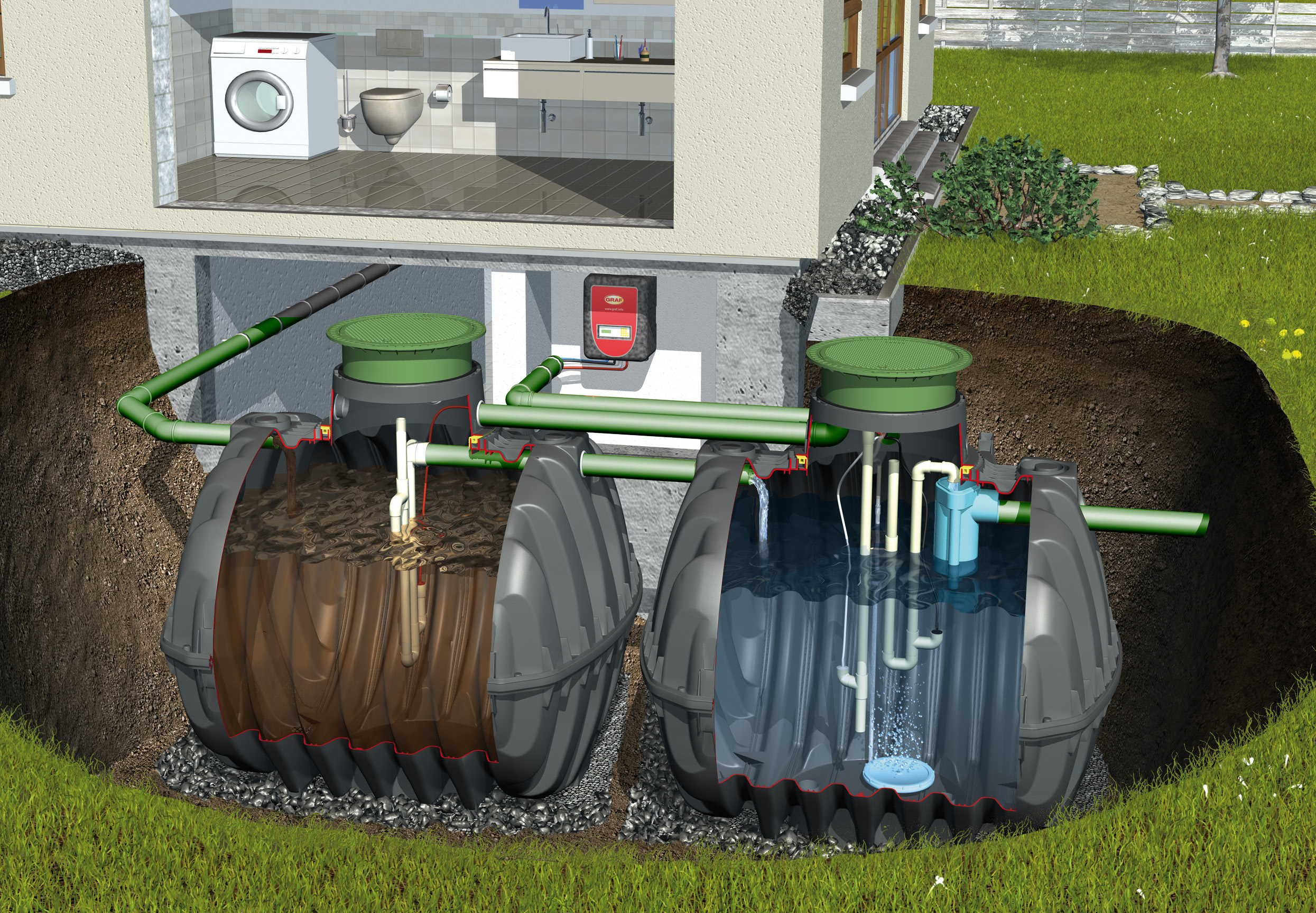

El sistema oneAdvanced se instala enterrado con base y compactación de grava. El Kit de depuración oneAdvanced está diseñado para instalación en el interior de los depósitos Carat. El compresor y la unidad de control se ubican en el exterior, accesibles para mantenimiento sin necesidad de entrar en los depósitos. Instalación tipo Plug & Play, sencilla y económica.

El mantenimiento ordinario consiste en una revisión anual por parte de un técnico autorizado para comprobar el funcionamiento del compresor, la unidad de control y el sifón de extracción. La extracción de fangos se realiza con una periodicidad de 2 a 4 años según la carga real del sistema. El bajo nivel de fangos generado y la ausencia de elementos mecánicos en el agua minimizan las intervenciones y los costes asociados.

PREGUNTAS FRECUENTES — Depuradora oneAdvanced GRAF

¿Cuál es la diferencia entre la oneAdvanced y la ONE2CLEAN?
La ONE2CLEAN es un sistema de cámara única para viviendas unifamiliares de 1 a 18 HE. La oneAdvanced utiliza dos cámaras (sistema de dos o más depósitos Carat) y está diseñada para instalaciones de 16 a 300 HE, como urbanizaciones, comunidades, hoteles o campings. El proceso de dos cámaras proporciona mayor estabilidad y capacidad de gestión de picos de carga.

¿El módulo +D de eliminación de nitrógeno tiene coste adicional?
No. El módulo +D de eliminación de nitrógeno está incluido sin coste adicional en todos los modelos oneAdvanced. Los sistemas GRAF logran valores de nitrógeno total inferiores a 25 mg/l, cumpliendo con las exigencias más estrictas de calidad del efluente.

¿Qué normativa cumple la oneAdvanced?
La depuradora oneAdvanced cuenta con marcaje CE conforme a las normas EN 12566-3 y EN 12566-1. Cumple con los requisitos del RD 606/2003 y con las normativas autonómicas aplicables en España para vertidos de aguas residuales en zonas sin red de alcantarillado.

¿Se puede instalar la oneAdvanced en una segunda residencia?
Para instalaciones con uso intermitente o estacional, se recomienda el módulo opcional +C (Aporte de carbono), que mantiene activa la biomasa durante los periodos sin uso. Cada caso de segunda residencia debe dimensionarse individualmente. Contacte con nuestro departamento técnico para una propuesta personalizada.

¿Qué mantenimiento necesita la oneAdvanced?
El mantenimiento ordinario consiste en una revisión anual por técnico autorizado. Al no existir elementos mecánicos en contacto con el agua, se eliminan las averías por corrosión. La extracción de fangos se realiza cada 2 a 4 años. Los costes de mantenimiento son significativamente inferiores a los de sistemas con bombas sumergidas o partes móviles en el agua.

DOCUMENTACIÓN TÉCNICA

Descarga el catálogo completo de depuradoras GRAF para España y Portugal:

• Catálogo Depuradoras GRAF — Tratamiento de Aguas Residuales (PDF)
