Depuradoras SBR ONE2CLEAN y oneAdvanced

Depuradoras SBR ONE2CLEAN y oneAdvanced

Las Depuradoras SBR ONE2CLEAN y oneAdvanced de GRAF son la solución de referencia en España para el tratamiento de aguas residuales domésticas e industriales en instalaciones sin acceso a la red de alcantarillado. La tecnología SBR (Reactor Discontinuo Secuencial) realiza la depuración por fases mediante fangos activos y microorganismos naturales, sin productos químicos y con un consumo eléctrico mínimo.

• Depuración biológica superior al 95% en DBO5 — cumple normativa de vertido
• Sin elementos mecánicos en contacto con el agua — mínimo mantenimiento
• Depósitos Carat de PEAD fabricados por inyección — 15 años de garantía estructural
• Marcaje CE conforme a EN 12566-3 y EN 12566-1 — normativa RD 606/2003
• Instalación enterrada tipo Plug & Play — base y compactación de grava

La gama GRAF cubre desde 1 hasta 300 habitantes equivalentes (HE) en dos series: ONE2CLEAN para uso residencial unifamiliar y oneAdvanced para instalaciones profesionales de mayor envergadura.

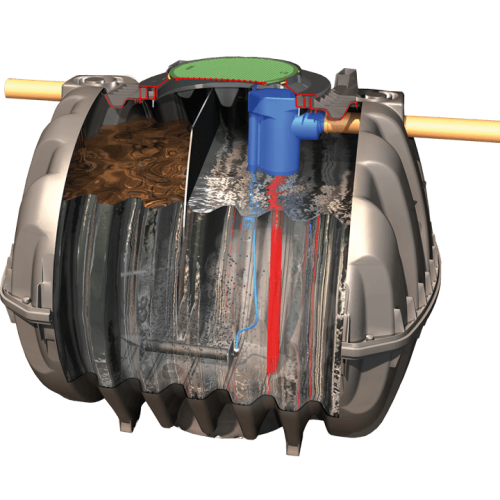

Depuradora ONE2CLEAN GRAF — Gama residencial 1 a 18 HE

La depuradora ONE2CLEAN de GRAF es el sistema SBR de cámara única para viviendas unifamiliares, casas rurales y pequeñas comunidades. El proceso de 3 fases (aireación, sedimentación y extracción) alcanza un rendimiento del 98% en DBO5. Se instala enterrado en el terreno con una sola abertura de acceso, sin obras de albañilería. El compresor y la electrónica se ubican en el exterior, fuera del agua.

• Sistema de cámara única — instalación sencilla en parcelas con espacio limitado
• Cúpula Micro o Mini según profundidad de enterramiento disponible
• Módulo opcional +H blue.cycle (filtro arena + cloración) para reutilización en riego — conforme EN 12566-7
• Mantenimiento: revisión anual + extracción de fangos cada 2–4 años

Especificaciones técnicas — Gama ONE2CLEAN GRAF

Todos los modelos incluyen depósito Carat S, kit de depuración ONE2CLEAN y compresor. Disponible cúpula Micro (instalación estándar) o Mini (mayor profundidad de enterramiento).

Habitantes (HE)	Volumen (L)	Caudal/día (L)	Largo (mm)	Ancho (mm)	Alto Micro (mm)	Peso Micro (kg)
1 – 3 HE	2.700	450	2.080	1.565	1.490	125
4 – 5 HE	3.750	750	2.280	1.755	1.680	155
6 – 7 HE	4.800	1.050	2.280	1.985	1.910	195
8 – 10 HE	6.500	1.350	2.390	2.190	2.190	225
11 – 14 HE	9.600	2.100	2×2.280	1.985	1.910	390
15 – 18 HE	13.000	2.700	2×2.390	2.190	2.190	450

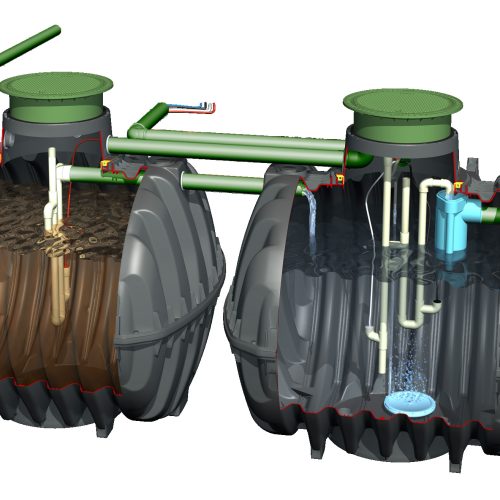

Depuradora oneAdvanced GRAF — Gama profesional 16 a 300 HE

La depuradora oneAdvanced de GRAF es el sistema SBR de dos cámaras y 4 fases para instalaciones profesionales: urbanizaciones, hoteles, campings, comunidades de propietarios, industrias agroalimentarias y cualquier instalación con carga mayor de 15 HE. El doble depósito Carat separa el pretratamiento de la depuración activa, garantizando mayor estabilidad del proceso y capacidad para absorber picos de carga sin comprometer la calidad del efluente.

• Proceso SBR de 4 fases en 2 cámaras: pretratamiento, aireación, decantación, evacuación
• 4 ciclos de depuración al día — tratamiento continuo adaptado a la carga real
• Módulo +D eliminación de nitrógeno incluido sin coste en todos los modelos (N.tot < 25 mg/l)
• Armario de control exterior IP44, 230 V AC, detección de corte eléctrico sin batería
• Módulo opcional +H blue.cycle disponible en modelos hasta 38 HE (reutilización para riego)

Especificaciones técnicas — Gama oneAdvanced GRAF

Todos los modelos incluyen depósitos Carat S/XL/XXL, cúpulas Maxi, cubiertas Mini, kit de depuración oneAdvanced y 10 m de mangueras de aireación.

HE	Caudal máx.	Volumen	Largo (mm)	Ancho (mm)	Alto (mm)	Peso (kg)
16	2.400 L/día	7.500 L	2×2.280	1.755	2.340–2.540	440
22	3.300 L/día	9.600 L	2×2.280	1.985	2.570–2.770	490
28	4.200 L/día	13.000 L	2×2.390	2.190	2.850–3.050	530
38	5.700 L/día	17.000 L	2×3.500	2.040	3.035–3.235	760
46	6.900 L/día	20.000 L	2×3.520	2.240	3.035–3.235	910
60	9.000 L/día	26.000 L	4×2.390	2.190	2.850–3.050	1.060
100	15.000 L/día	32.000 L	2×4.590	2.500	3.300–3.500	1.490
165	24.750 L/día	52.000 L	2×7.200	2.500	3.300–3.500	2.290
200	30.000 L/día	64.000 L	4×4.590	2.500	3.300–3.500	3.130
300	45.000 L/día	104.000 L	4×7.200	2.500	3.300–3.500	4.530

Tecnología SBR GRAF — Rendimiento y certificaciones

Todos las Depuradoras SBR ONE2CLEAN y oneAdvanced han sido testados en el laboratorio independiente PIA (Prüfinstitut für Abwassertechnik GmbH) conforme a la norma EN 12566-3:2013. Los resultados avalan un efluente de alta calidad apto para vertido al medio natural y, en el caso de los modelos con módulo +H, para reutilización en riego por aspersión.

Niveles de depuración — Rendimiento según marcaje CE Depuradoras SBR ONE2CLEAN y oneAdvanced

Parámetro	ONE2CLEAN	oneAdvanced
DBO5 (Demanda biológica de oxígeno)	98%	95,9%
DQO (Demanda química de oxígeno)	96%	91,9%
SS (Sólidos en suspensión)	97%	94,4%
N-NH4 (Amonio-nitrógeno)	—	65,6%
N.tot (Nitrógeno total)	—	62,0%

Preguntas frecuentes — Depuradoras SBR GRAF

¿Cuál es la diferencia entre ONE2CLEAN y oneAdvanced?
La ONE2CLEAN es un sistema de cámara única para 1 a 18 HE. La oneAdvanced opera con dos cámaras y 4 fases para 16 a 300 HE. La oneAdvanced gestiona mejor los picos de carga y tiene eliminación de nitrógeno incluida.

¿Qué normativa cumplen estos sistemas?
Ambas gamas cuentan con marcaje CE conforme a EN 12566-3 y EN 12566-1, y cumplen los requisitos del RD 606/2003 y de las normativas autonómicas de vertido aplicables en España.

¿Se pueden instalar en segundas residencias o uso estacional?
Sí. Para uso intermitente se recomienda el módulo opcional +C (Aporte de carbono), que mantiene activa la biomasa durante los periodos sin uso y garantiza el rendimiento al reanudar la actividad.

¿Qué mantenimiento necesitan?
Revisión anual por técnico autorizado y extracción de fangos cada 2 a 4 años. Sin elementos mecánicos en contacto con el agua, los costes de mantenimiento son significativamente inferiores a los de sistemas con bombas sumergidas.

Para asesoramiento técnico sobre el modelo más adecuado para su instalación, contacte con nuestro departamento técnico.
